下降沿產生一個掃描周期脈沖

2015-6-30 10:41:23 人評論 次瀏覽 分類：永宏應用案例

【控制要求】 開關由 ON→OFF動作時產生一個掃描周期的脈沖 M10，作為條件去觸發指示燈或其他裝置。

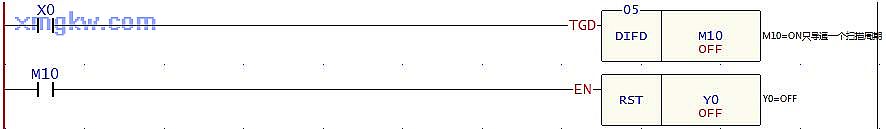

【組件說明】 【控制程序】
PLC 軟元件 控制說明
X0 開關，由 ON ? OFF
M10 一個掃描周期觸發脈沖
Y0 電磁閥
【程序說明】

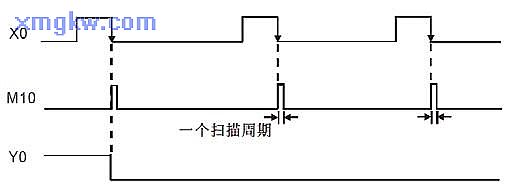

  1. 1. X0由 ON→OFF動作時 (下微分指令觸發 )，DIFD指令被執行， M10送出一個掃描周期的脈沖。
  2. 2. M10=ON時，[RST Y0]指令被執行， Y0被復位為 OFF，電磁閥被關斷。
